視覺貼裝控制系統
應用范圍：主要適用于電子行業各種需要貼標簽、背膠、不干膠的線路板及手機、平板、筆記本等3C產品PCB硬板、FPC軟板上、手機或平板中框外殼、屏幕等貼裝各種規格的輔料
產品特點

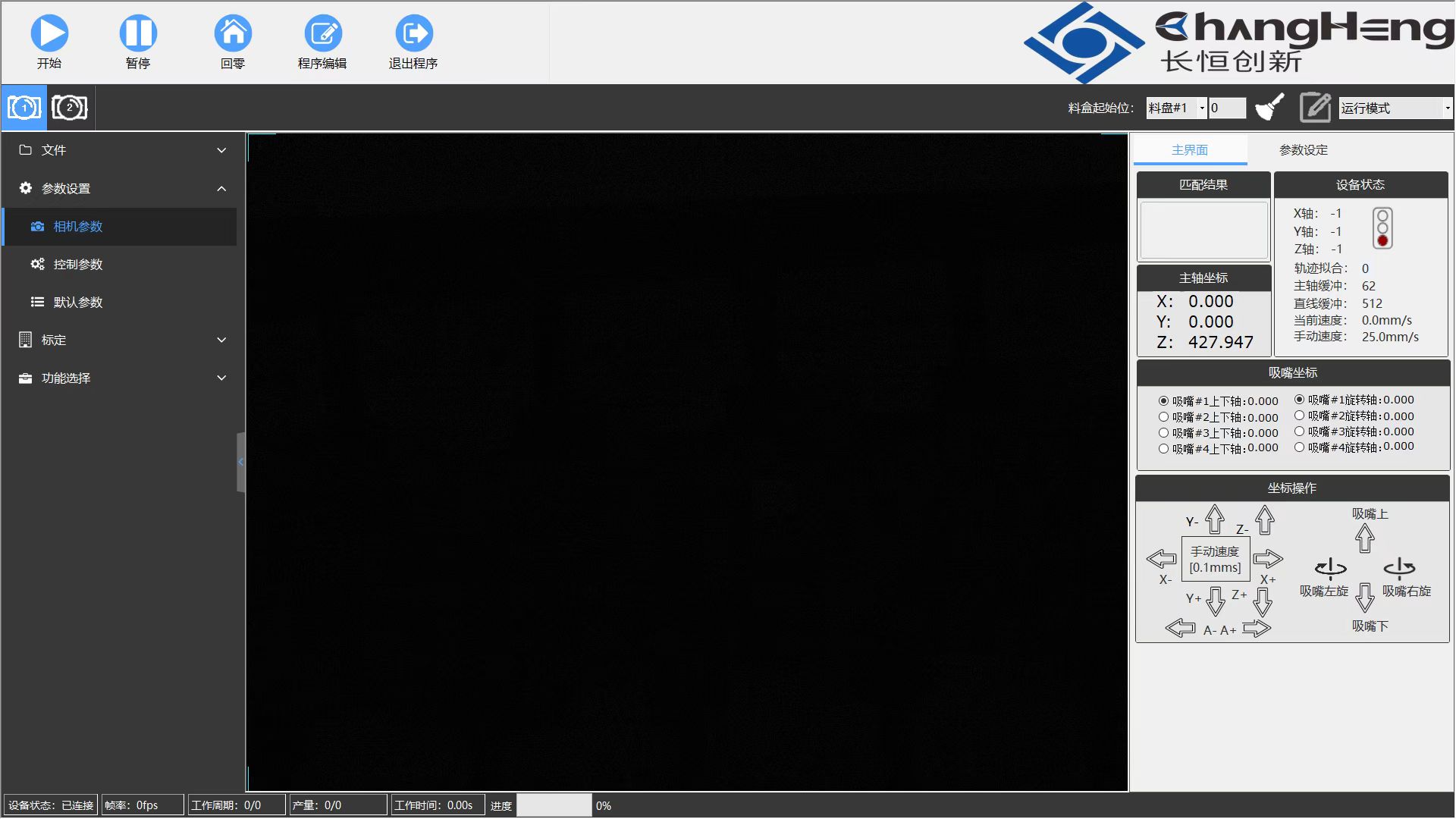

鼠標選取識別(bie)區域，鼠標繪(hui)制軌跡點，可(ke)以隨時修(xiu)改軌跡 方便編程
1支持點(dian)，線，圓(yuan)弧，多段線，空跑等運動(dong)軌跡，軌跡上所有點(dian)可以單獨(du)設定高度
2擁有3種(zhong)軌跡(ji)規劃模式(shi)(shi)(行優(you)先(xian)，列優(you)先(xian)，最近模式(shi)(shi)) 提高工作效率(lv)，減少時(shi)間
3支持DXF文件一鍵導入
4靈活(huo)的授權模式，可以根據(ju)需求進行授權，控制設備使用(yong)時間
5無需(xu)夾具(ju)定(ding)位，減輕生產成本
6支持加工前排膠，產能計數，清洗(xi)槍頭等
7支(zhi)持單(dan)相(xiang)機+料盒編程點(dian)膠貼(tie)裝，亦可雙相(xiang)機雙向識(shi)別(bie)點(dian)膠貼(tie)裝
8支持(chi)振動盤(pan)，相機未捕捉到(dao)產品(pin)，振動盤(pan)震料重新識別
9支(zhi)持多產(chan)品，多高(gao)度(du)，360度(du)識別，一(yi)次識別多種產(chan)品，根(gen)據平(ping)臺(tai)產(chan)品自動分(fen)類并(bing)點膠貼裝
10可(ke)根據用戶(hu)需求(qiu)屏蔽點膠或(huo)者貼裝(zhuang)
11支持多槍頭貼裝
12
技術參數
左右滑動表格, 可顯示隱藏部分內容
| 技術參數 | |||
| 型號 | V15-1408B | V15-2608 | V15-212.2-CAM |
| 型號說明 | 全景點膠貼裝 | 全景6軸點膠貼裝 | 全景12軸點膠貼裝 |
| 相機型號 | 500W/1200W/2000W/其他(工業相機) | ||
| 鏡頭焦距 | f=8mm/12mm/25mm/其他 | X2 | |
| 拍攝面積 | 400x300mm/500x400mm/600x475mm/其他 | X2 | |
| 控制器 | 3軸(支持3軸XYZ空間插補) | 6軸(支持4軸XYZR空間插補+流水線) | 12軸(支持4軸XYZR空間插補) |
| 電機輸出脈沖頻率 | 最大10MHZ | ||
| IO輸出模式 | 普通+高頻模式 | ||
| IO脈沖頻率 | 1khz | ||
| 輸入輸出IO | 4路高頻(2路硬件輸出/2路軟件輸出)、36路輸入 | ||
| 識別方式 | 支持多產品多軌跡 | ||
| 單次識別數量 | 不限 | ||
| 軟件支持平臺 | WIN7/WIN10 64位操作系統 | ||
| 編程方式 | 鼠標繪制 | ||
| 標定方式 | 手動標定、自動標定 | ||
| 外部通信 | 支持MES | ||
應用場景
主要(yao)適用于電子(zi)行(xing)業各種需要(yao)貼標簽、背膠、不干膠的線路板及手機(ji)、平板、筆記本(ben)等3C產品PCB硬板、FPC軟板上(shang)、手機(ji)或平板中(zhong)框外殼、屏幕等貼裝各種規格的輔料(liao)
